干擾源哪裡來通訊線材是關鍵!

念電機科系與從事儀控行業近20年來,從來不覺得"訊號干擾"是多麼嚴重的事,反正不外乎就是遠離干擾源與自身屏蔽罷了,沒想到幾乎所有雜七雜八的干擾現象在最近都讓我給碰上了~~變頻器干擾,遠端RS485通訊干擾,溫度線干擾,甚至幾乎不可能發生的UPS電源干擾都來了!!
經過耗時的處理過程, 甚至跑了一趟蘇州後這些鳥問題一一克服了,如果沒有實務經驗還真的摸不著頭緒...一些處理的心得與大夥分享:
1.市售的薄型信號轉換器一般標稱隔離型,在購買前務必確認是"甚麼隔離",IN/OUT隔離or電源與IN/OUT隔離or三者都隔離,使用起來效果差很多,建議各位用AXE的,D廠牌的不行!
2.溫度線種類琳瑯滿目,尤其K-Type鐵網線是溫度界使用的大宗貨,在此建議各位這個東西不能用大陸貨,其單價之低(約NTD5/M)與品質之爛(多折幾次會斷)超乎想像,我個人的使用經驗是會接觸不良與高溫後急速脆化而斷線,判斷的方法很簡單:折起來特別軟,一般的鐵網線折後會有痕跡,這種不會有!我甚至懷疑,這種是鐵網線嗎?為什麼我蘇州客戶端裝了這種線一點都抗不了干擾.

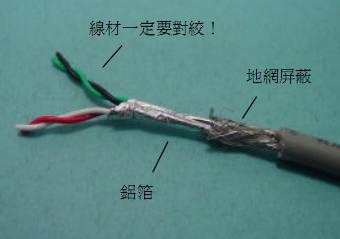

3,RS485通訊線的選用是決定通訊品質的大關鍵,為了穩定性, 務必使用銅網隔離雙絞線,如果距離在200米以上最好再加裝強波器(Repeater).
4.通訊線千萬別和電源動力線走在一起,應該要獨立一個線槽配線以避免干擾.

突然覺得干擾的抑制在工控業相當的重要,千萬別忽略了線材的選用與那一條關鍵的"地線"~~
